市場上電容的種類繁多，電容之間也有很多不同之處，今天我們就來了解下絕緣性能強質量穩定的高壓貼片電容，認識一下高壓貼片電容的規格類型，優缺點，和其他普通電容有什么區別等相關知識，在未來對于高壓貼片電容的需求只會有增無減。

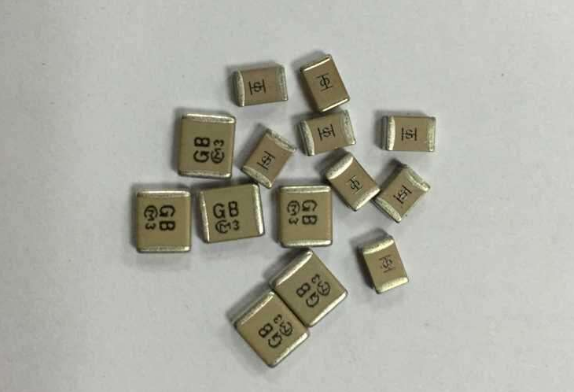

什么是高壓貼片電容

高壓貼片電容又名陶瓷多層片式電容器，是一種用陶瓷粉生產技術，內部為貴金屬鈀金，用高溫?zé)Y(jié)法將銀鍍在陶瓷上作為電極制成。

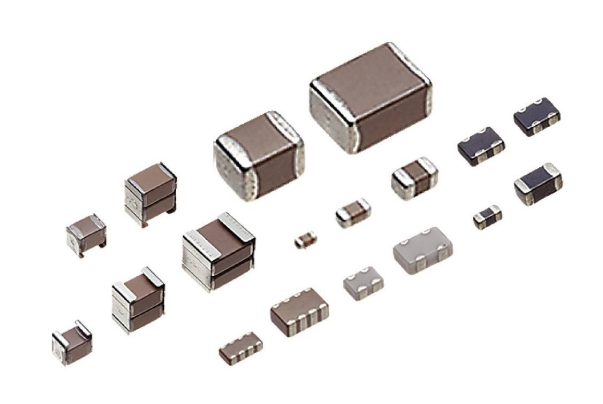

高壓貼片電容規格型號

高壓貼片電容有NPO、X7R、X5R三種介質

NPO介質的高壓貼片電容是在高穩定振蕩回路中起到濾波的作用。因為其是性能是比較較穩定的并且耐熱高。

X7R介質的高壓貼片電容是在電路中起到濾波、旁路、隔直、耦合的作用。因為它的介質是一種強電介質，所以它的容量比NPO更大，它不會隨著外界溫度和電壓時間的變化出現較大的性能改變。

X5R介質的高壓貼片電容是在電子整機中的耦合、旁路、針對及濾波的作用。因為它有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。

高壓貼片電容性能參數

1、材質可分為：NPO、X7R、X5R、Y5V

2、容量可分為：0、1PF、100PF、1NF、1UF、100UF（換算公式為：1UF=1000NF=1000000PF）

3、電壓可分為：6、3V、100V、1KV、2KV、5KV

4、封裝可分為：0201、0805、1206、1812、2225

高壓貼片電容具有封裝體積小，質量穩定，絕緣性能高，耐高壓等優點，但容量比較小，目前最大為100UF，容易被脈沖電壓擊穿，所以不建議使用在交流電路中。

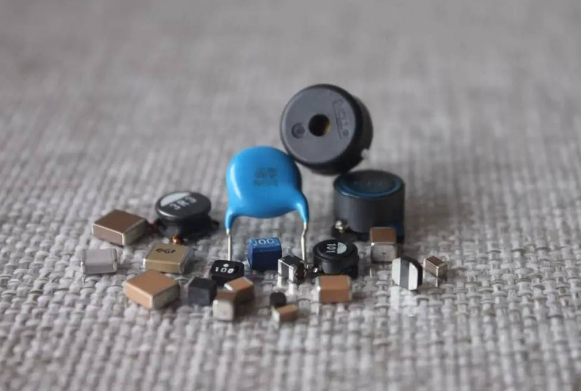

高壓貼片電容與普通電容的區別

1、高壓貼片電容具有封裝體積小，質量穩定，絕緣性能高，耐高壓等優點，但容量比較小，目前最大為100UF，容易被脈沖電壓擊穿，所以不建議使用在交流電路中。

2、貼片電容分為無極性和有極性，有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多。

高壓貼片電容的優點

封裝體積小,質量穩定，絕緣性能高，耐高壓。

高壓貼片電容的缺點。

容量較小，目前最大100UF，易于被脈沖電壓擊穿。

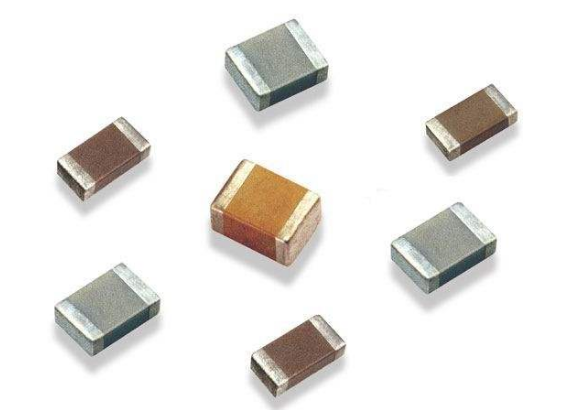

高壓貼片電容的特性

1、利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大；

2、單片結構保證有極佳的機械性強度及可靠性；

3、極高的精確度，在進行自動裝配時有高度的準確性；

4、因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性；

5、低集散電容的特性可完成接近理論值的電路設計；

6、殘留誘導系數小，確保上佳的頻率特性；

7、因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源；

8、由于ESR低，頻率特性良好，故最適合于高頻，高密度類型的電源。、

高壓貼片電容適用范圍領域

高壓貼片電容器主要用于電源濾波，電源降壓，雙電壓，吸收浪涌保護電路的基本工作原理是充電和放電，當然還有整流、振蕩等功能。這是用在電源電路實現旁路、去耦、濾波和儲能。它往往采用模塊化電源、電動工具、智能家居、智能家電、LED照明系列(白熾燈、鎢絲燈、G4、G9燈，COB射燈，球泡燈)，電阻電容降壓電源、汽車電子、汽車氙氣燈(HID電子離子穩定劑)，負離子發生器、節能燈、高頻無極燈，電子鎮流器等產品；片式壓敏電阻器壓敏電阻器產品專門用于計算機、通訊產品、網絡產品、車載設備、汽車電子、安防產品、智能產品、燈具、工業控制設備、玩具等領域。
