二極管和三級管都是極管的一種，是半導體電路上中常見的兩種電子元器件。二極管和三級管雖然形體小，但是作用大，如果失靈便導致整個半導體器件不能正常工作。前面有一章我們講到了普通二極管的檢測方法，下面我們來對二極管和三極管的檢測做一下簡單的介紹。

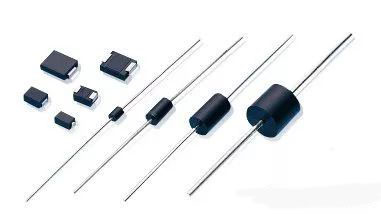

二極管如何檢測
1.正確地判斷二極管的正負極方法
將萬用表置于RX1k擋，兩表筆分別接至二極管的兩端，測得內阻較小的是二極管的 正向電阻，與黑表筆相接的是二極管的正極，與紅表筆相接的是負極。
2.正確地判別二極管的單向?qū)ㄌ匦院脡?/div>
對于鍺二極管的正反向電阻分別約為幾百歐和幾百千歐；硅二極管的正反向電阻分別約為幾千歐和幾兆歐或接近無窮大。若測得的二極管正、反向電阻值都很大，則說明其內部開路；若都很小，則說明其內部有短路；若兩者差別不大，則說明此二極管失去了單向?qū)щ娦浴?/div>
由于二極管是非線性器件，測量二極管的正反向電阻會隨使用萬用表不同的電阻擋而有 所變化，這是正常的。若需測試二極管的伏安特性曲線，可使用晶體管特性圖示儀。
三極管如何檢測
判別三極管管腳：
通常根據型號，可從手冊中查到管腳的排列情況。若不知型號，可用萬用表的電阻擋來 判別其e、b、c三個極。
1.三極管基極的判別
用Rxlk電阻擋（PNP型晶體管用RX100電阻擋），不管是NPN管還是PNP管，測其be結和be結都應呈現與二極管相同的單向?qū)щ娞匦浴z測時可以把三極管看成兩個二極管。將紅表筆接某一管腳，黑表筆分別接另外兩管腳，測得兩個阻值。當測得的阻值均較小，紅表筆所接的管腳為PNP型的基極b；若兩阻值都很大或一大一小，可將紅表筆換接一腳再試，直到兩個阻值均較小為止。檢測方法同上，以黑表筆接某一管腳，在測得的阻值均較小，則黑表筆所接管腳為NPN型晶體三極管的基極b。
2.三極管集電極、發射極的判斷
對NPN管而言，將紅表筆接到假設的e極，黑表筆接另一個假設的c極，同時用微潮的手指捏住黑表筆尖部與基極（注意不要把黑表筆與基極短接），觀察表筆的偏轉大小的情況；然后將黑表筆接假設的e極，紅表筆接另一個假設的c極，重復上面的動作，觀察到不同的表筆偏轉情況，可比較出指針偏轉大的情況時，黑表筆接的是NPN管集電極c，另一極便是NPN型的發射極e。對PNP型管同樣可以采用以上方法檢測，只不過黑表筆接到 PNP型假設的發射極e。
3.三極管的電流放大系數hFE和穿透電流Iceo估測
在正確判別出集電極、發射極后，根據表針的偏轉幅度，可以相對地比較出晶體三極管電流放大系數hFE的大小，偏轉幅度大的，hFE就會較大。
對NPN管而言，紅表筆接集電極，黑表筆接發射極，測得集電極一發射極反向電阻， 阻值越大，相對說明同型號的此管Iceo越小。
上述檢測方法適用小功率晶體三極管，要精確檢測小功率、大功率晶體三極管的特性參數，則要使用晶體三極管特性測試儀。
