BT33管腳排列圖

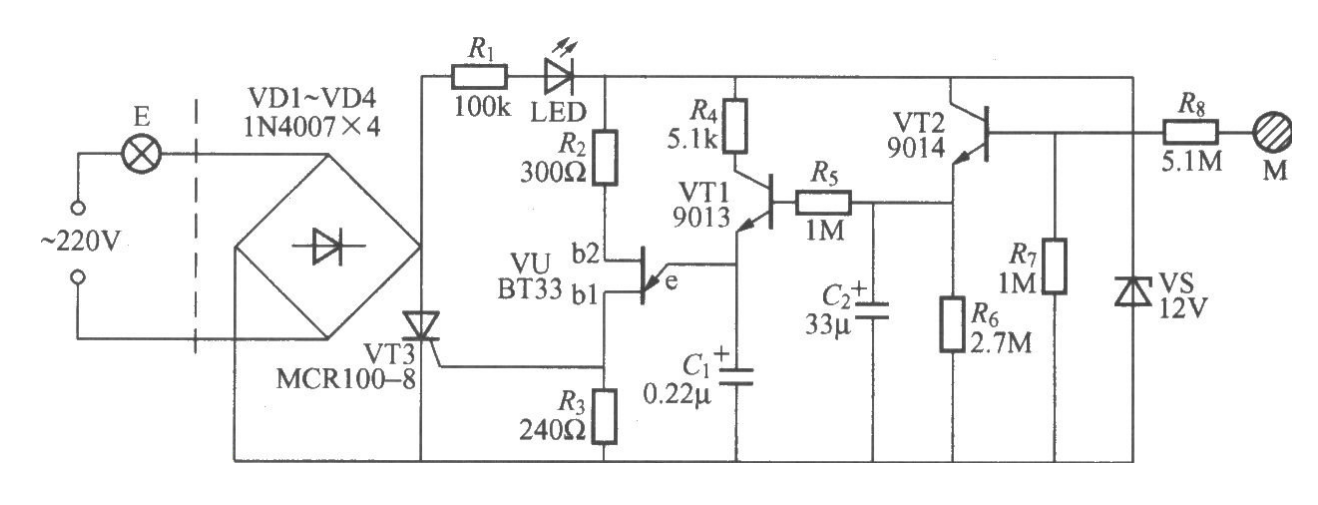

觸摸式漸暗延遲燈電路

本電路圖所用到的元器件：

MMCR100-8 9013 9014 BT33

觸摸式漸暗延遲燈電路如圖所示，電路特點：開燈時只要摸一下觸摸片，燈即亮，延遲數十秒后，燈不是馬上熄滅，而是逐漸變暗，直至熄滅。該觸摸開關對外也僅兩根引出線，可以直接取代普通燈開關，而不必更改室內原有布線。該電路每觸摸一次M，電燈可點亮45～60s左右，若想更改延遲時間，可以調整C1或R4值。
