貼片穩壓二極管是穩壓二極管的一種，是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件，穩壓二極管可以串聯起來以便在較高的電壓上使用，貼片穩壓二極管分為玻璃和塑膠它們的封裝個尺寸都不一樣。
貼片穩壓二極管
貼片穩壓二極管封裝
貼片穩壓二極管有兩種類型的，一種玻璃系列的，另外一種是塑膠系列的。
玻璃貼片穩壓二極管常用的是：LL34（1/2W)和 LL41(1W）這兩種封裝 還有一種 LS-34 的封裝，這個我們不常用，玻璃常用型號：LL4148 LL34 2.2V LL34—75V LL34（1/2W 玻璃），3.3V—56V LL41（1W 玻璃），這系列的玻璃封裝比較常用。
塑膠貼片穩壓二極管塑的常用封裝包括：SOD-123 SOD-323 SOD-523 這三種封裝，常用的型號：2.2V—75V 穩壓系列。
貼片穩壓二極管正負極判斷
貼片二極管在使用的過程中需要注意二極管的正負極，一旦放正負極放反了，可能做好的樣板或者產品不工作，要是用于整流的二極管，還會因?yàn)檎?fù)極錯誤導致燒毀整個樣板或者產品，后果很嚴重，為了不出現這樣的后果，就必須了解如何查看貼片二極管正負極標識！
在二極管電路中，貼片二極管是有正負極性，即為貼片二極管兩引腳有正、負極之分。

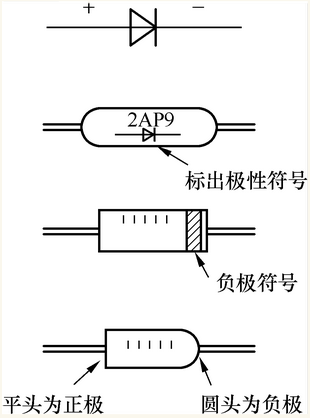

二極管電路符號中，三角一端為正極，短杠一端為負極。
二極管實物中，有的將電路符號印在二極管上標示出極性；有的在二極管負極一端印上一道色環作為負極標記；有的二極管兩端形狀不同，平頭為正極
圓頭為負極，使用中應注意識別。
貼片二極管正負極電路符號的區分方法你學會了嗎？
除了通過標識區分貼片二極管還有一種方式可以更準確的區分正負極，那就是使用萬用表來區分貼片二極管正負極：
萬用表現在有指針和數字萬用表之分，隨著電子技術的進步，現在很少用到指針萬用表了，所以就說數字萬用表如何測試：
萬用表調整到二極管檔位，把表筆放在貼片二極管的兩邊，然后看顯示屏幕的數值：
1、屏幕顯示是 1.，就是阻值無窮大，那黑色表筆這邊就是負極，紅色表筆這邊就是正極；
2、屏幕顯示是 .600 左右，是有數值的，同時萬用表會發出滴~~~的聲響，那紅色表筆這邊就是說負極，黑色表筆這邊就是正極；
3、當然還有第三種情況，那就是不管怎么放置表筆，屏幕顯數值接近于 0，并且萬用表都發出聲響，這說明這顆貼片二極管已經被擊穿了，壞掉了，不能再使用了。
