步進電機驅動電路組成部分包括驅動電路，步進電機和控制電路。

1.步進電機驅動電路作用

步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。

目前市場上關于步進電機的分類也比較多，如果說按照結構分類的話，現在的步進電動機也叫做脈沖電機，而這個脈沖電機又包含著好幾種，像反應式，永磁式和混合式等都是較為常見的。而所謂的反應式步進電動機通常也會被叫做是感應式或者磁阻式，這種步進電機的定子和轉子都是用軟磁材料做的，一旦通電就會產生磁導變化，從而產生轉矩。永磁式產生轉矩的原理是利用永磁體跟電子電流磁場的相互作用，混合式則是集中了永磁式和反應式兩者的優點。

控制電路的功能是用來產生脈沖的，同時還能控制電機的速度跟轉向。驅動電路可以根據控制器輸入的信號為步進電機的每個繞組提供最正確的通電順序，同時還能夠?yàn)殡姍C(jī)提供各種保護措施，一旦電機過熱或者是過流，就會迅速激發保護措施。而步進電機的功能就是當控制信號經過驅動器的放大之后就可以將步進電機驅動起來，帶動負載。

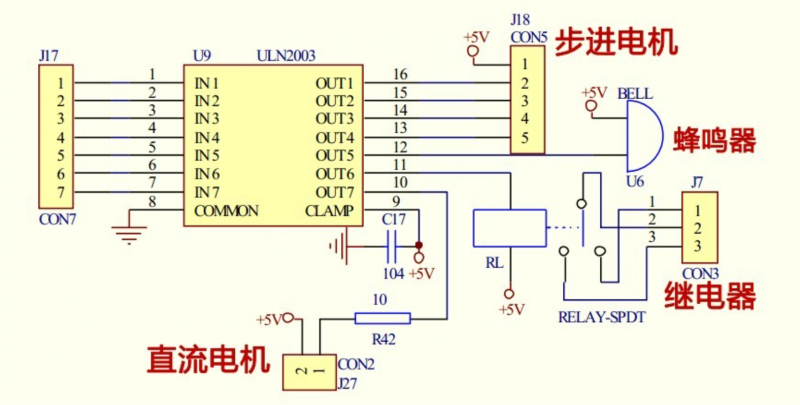

2.步進電機驅動電路圖

3.步進電機驅動電路原理

步進電機驅動器的原理，采用單極性直流電源供電。只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動。

驅動器相當于開關的組合單元。通過上位機的脈沖信號有順序給電機相序通電使電機轉動。

1. 恒電壓驅動

單電壓驅動是指在電機繞組工作過程中，只用一個方向電壓對繞組供電，多個繞組交替提供電壓。該方式是一種比較老的驅動方式，現在基本不用了。

優點：電路簡單，元件少、控制也簡單，實現起來比較簡單

缺點：必須提供足夠大的電流的三極管來進行開關處理，步進電機運轉速度比較低，電機震動比較大，發熱大。由于已經不再使用，所以不多描述。

2. 高低壓驅動

由于恒電壓驅動存在以上諸多缺點，技術的進一步發展，研發出新的高低壓驅動來改善恒電壓驅動的部分缺點，高低壓驅動的原理是，在電機運動到整步的時候使用高壓控制，在運動到半步的時候使用低壓控制，停止時也是使用低壓來控制。

優點：高低壓控制在一點程度上改善了震動和噪音，第一次提出細分控制步進電機的概念，同時也提出了停止時電流減半的工作模式。

缺點：電路相對恒電壓驅動復雜，對三極管高頻特性要求提高，電機低速仍然震動比較大，發熱仍然比較大，現在基本上不使用這種驅動模式。

3. 自激式恒電流斬波驅動

自激式恒電流斬波驅動的工作原理是通過硬件設計當電流達到某個設定值的時候通過硬件將其電流關閉，然后轉為另一個繞組通電，另一個繞組通電的電流到某個固定的電流的時候，又能通過硬件將其關閉，如此反復，推進步進電機運轉。

優點：噪音大大減小，轉速一定程度上提高了，性能比前兩種有一定的提高。

缺點：對電路設計要求比較高，對電路抗干擾要求比較高，容易引起高頻，燒壞驅動元件，對元件性能要求比較高。

4. 電流比較斬波驅動

電流比較斬波驅動是把步進電機繞組電流值轉化為一定比例的電壓，與D/A轉換器輸出的預設值進行比較，比較結果來控制功率管的開關，從而達到控制繞組相電流的目的。

優點：使運動控制模擬正弦波的特點，大大提高性能，運動速度和噪音都比較小，可以使用比較高的細分，是當前流行的控制方法。

缺點：電路比較復雜，對電路中的干擾難以控制和理論要求相吻合，容易產生抖動，在控制形成正弦波的波峰和波谷，容易導致高頻干擾，進而導致驅動元件發熱或者由于頻率過高而老化，這也是很多驅動器使用1年多的時候容易出現紅燈保護的主要原因。

5. 潛進式驅動

這是一種全新的運動控制技術，該技術是在當前電流比較斬波驅動技術的前提下，克服其中的缺點而創新的一種全新的驅動方法。其核心技術是在電流比較斬波驅動的前提下增加了驅動元件發熱和高頻抑制保護技術。

優點：兼有電流比較斬波驅動的優點外，發熱特別小，使用壽命較長。

缺點：全新技術，價格比較高，目前每種步進電機和驅動器匹配要求相對比較嚴格。
