2 走近貼片電阻
已經記不起是多少年前第一次焊電路板，那時候可是直插的色環電阻，并且那時候很熟練地看一眼色環就可以知道電阻的阻值，可謂是人眼萬用表。
2.1 貼片電阻的優點
生產上的優點：
體積小，集成度高；
焊接方便，波峰焊方便，還可以使用貼片機；
電氣上的有點：
機械強度高、高頻特性更好；
電性能穩定，可靠性高；
2.2 識別貼片電阻
貼片電阻主要有五個主要參數，阻值，精度，功率，溫度系數，封裝；
2.2.1 阻值
電阻R020如下圖所示；
那么它的阻值到底是多少呢？對不起，是20毫歐；
貼片電阻可以根據表面的數字進行快速識別，主要有以下三種方法；
1 ) 數字索位標稱法
這種方法使用的是貼片電阻背面的三位數字來表明阻值；
其中 第一位和第二位表示有效數字；
第三位表示有效數字后面所加的零的個數；

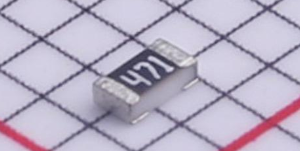

471 ==> 470Ω

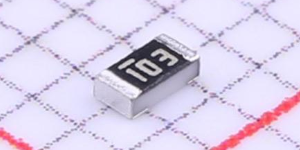

103 ==> 10000Ω ⇒ 10KΩ
那么如果要表示小于1Ω的電阻該怎么辦呢？
這里使用字母R來表示小數點，
所以R020則表示0.020Ω，20毫歐。

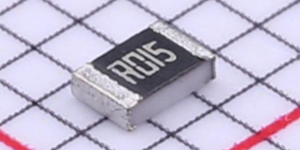

R015 ==> 0.015Ω
所以，在帶有小數點R標識的電阻，R后面有0千萬不能省略。
2.2.2 封裝

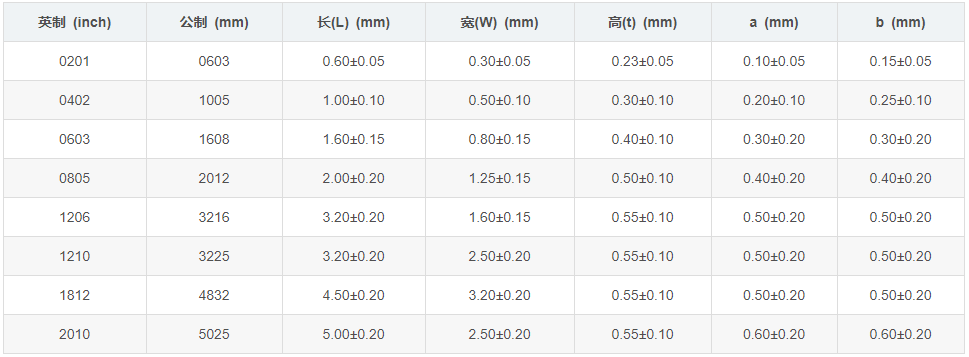

常用的封裝如下表所示；
2.2.3 功率
貼片電阻的常見功率如下；1/32W，1/16W，1/4W，1W，1.5W，2W，3W，4W，5W等等，具體和電阻的封裝有關，另外功率比較大的一般是功率電阻。
2.2.4 溫度系數
電阻的阻值并不是恒定不變的，隨著溫度的變化，阻值會有小范圍的變換，通常這個變化有一定的線性關系，這里就用溫度系數表示，或者稱之為電阻的溫漂，單位是 ±ppm/℃ ，比如±15ppm/℃則表示每一度溫度的變化，會導致電阻阻值變化百萬分之十五。
2.2.5 精度
電阻的常見精度有±0.1%，±0.5%，±1%，±5%，±10%，通常為 ±5%，精度越高的電阻，成本越高，比如文中前面提到的采樣電阻，則應該選擇精密電阻。
3 命名規則
國內貼片電阻的命名方法：
5%精度的命名：RS-05K102JT
1%精度的命名：RS-05K1002FT
R ：表示電阻
S ：表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 ：表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K： 表示溫度系數為100PPM,
102 5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=10000Ω=10KΩ。
J ：表示精度為5%；F：表示精度為1%。
T ：表示編帶包裝；
具體如下如所示；
總結
如果不做設計，不需要電阻選型，那么知道怎么讀電阻的阻值即可，另外知道電阻的精度有利于計算系統的誤差范圍，當然，細節決定成敗，多了解一點總是會無形中幫我們避免很多坑，而往往最難的問題也是最容易被我們忽視的問題就是那些自以為懂了，而實際上卻并沒有完全搞明白的問題，最終會卡在一些細枝末節上。
