PMOS管防反接

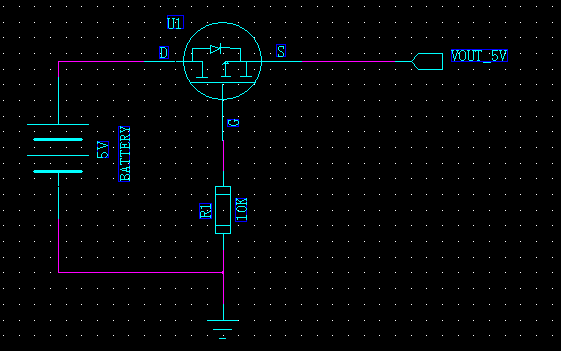

防反接原理：
電源正常接時，5V電壓從U1的D極經過體二極管到達S極，因為有一個壓降，S極電壓約4.3V，Ugs=-4.3V，所以MOS管導通，MOS管導通之后，D和S之間的導通壓降很小，體二極管也就截止了，所以輸出VOUT_5V≈5V
當電源接反時，此時G極電壓為5V，Ugs>0，所以PMOS管不會導通，也就保護了后端電路。
使用此電路有幾個點需要注意：
1、這個電路適用于低壓的場合，MOS管的導通內阻很小（小的一般是mΩ級別），所以輸出電壓幾乎輸入電壓，如果用二極管防反接，會有一個比較大的導通壓降，之前寫過二極管防反接保護電路，傳送門：二極管防反接電路
2、MOS管選擇合適的導通電壓，如果輸入電壓很低，MOS管可能無法導通，而是直接走的體二極管，導致輸出電壓更低。
3、5V輸入端可以加MLCC濾波，切記不能加有極性的器件，防止反接時損壞。

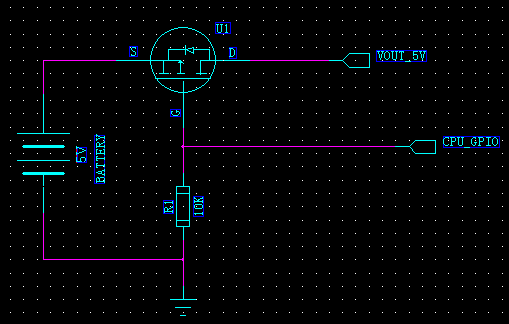

又有人會問了，為什么上圖中的D和S方向和我們平時用的不一樣，下圖是我們經常用的PMOS管開關電路。
我們來分析一下原理：電源正接時，Ugs<0，MOS管導通，D極電壓就等于5V；當5V電源反接時，S=0，G=5V，Ugs>0，MOS管是關閉狀態的，看到這里，似乎是合理，也能防止反接，但是S=0時，PMOS的體二極管會導通，會將VOUT_5V鉗位在0.7V左右，那又有人說了，為什么MOS管的體二極管會導通，S和D都為0啊，那是因為在實際電路中，VOUT_5V后端可能有很多負載，如果有串電流，體二極管可能就會導通，這就是為什么S和D需要調換。
NMOS管防反接
防反接原理：
當5V電源正接時，MOS管的G=5V，D=0V，MOS管的體二極管會導通，將S電壓鉗在0.7V左右，需要注意，圖中的R2看做是一個負載，并不單單是一個電阻，Ugs>0，所以MOS管導通，MOS管導通之后，因為導通壓降很低，體二極管截止了，S電壓等于0V，負載正常工作。
當5V電源反接時，G=0，S=0，Ugs=0，MOS管是截止狀態，并且體二極管也不通，電路中是沒有電流回路的，保護了后端負載。
