LM1875是一款功放集成塊，它具有外圍電路少、不失真功率大、單雙電源均能工作，并且電路內自備過載、過熱及抑制反向電勢的安全工作區保護(感性負載)，是高中檔音響中理想的電路。合應用在音頻放大，伺服放大，橋路放大，測試系統中的功率放大。本文將介紹LM1875組成的各種功放電路。
1.直流負反饋BTL功放電路
LM1875功率放大器電路簡單，音色優美，具有膽機音色。用其制作的功率放大器，在正負25V電壓下輸出功率可達25W，為了輸出更大的功率，可以接成BTL電路。以下電路輸出功率超過60W(8歐喇叭)，是設計成的電流負反饋電路，音色更優美。另外，本板主推薦將圖1中的C11和C21取消，而在輸入端加電容(將C11改在此處).將電路改成直流放大器，效果會更好。

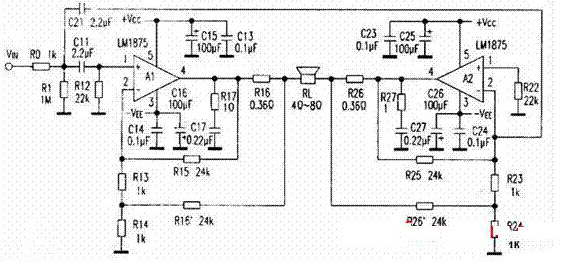

圖1 直流負反饋BTL功放電路原理圖
2.20W單電源功放電路
電路如圖2所示，LM1875單電源供電與雙電源供電的基本工作原理相同，不同之處在于：單電源供電時，采用R1、R2分壓，取1/2VCC作為偏置電壓經過R3加到1腳，使輸出電壓以1/2VCC為基準上下變化，因此可以獲得最大的動態范圍。

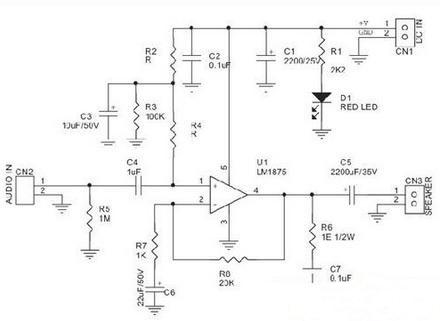

圖2 20W單電源功放電路原理圖
3.帶高低音調節的LM1875功放電路
圖3 帶高低音調節的LM1875功放電路原理圖
電路由一個高低音分別控制的衰減式音調控制電路和LM1875放大電路以及電源供電電路三大部分組成。
音調部分采用的是高低音分別控制的衰減式音調電路，其中的R02，R03，C02，C01，W02組成低音控制電路;C03，C04，W03組成高音控制電路;R04為隔離電阻，W01為音量控制器，調節放大器的音量大小，C05為隔直電容，防止后級的LM1875直流電位對前級音調電路的影響。放大電路主要采用LM1875，由 1875，R08，R09，C066等組成，電路的放大倍數由R08與R09的比值決定，C06用于穩定LM1875的第4腳直流零電位的漂移，但是對音質有一定的影響，C07，R10的作用是防止放大器產生低頻自激。本放大器的負載阻抗為4→16Ω。

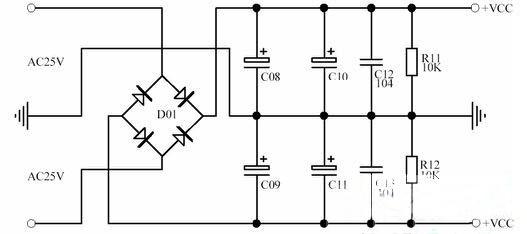

圖4 電源電路圖
電源部分
為了保證放音質量，電源變壓器的輸出功率不得低于80W，輸出電壓為2*25V，濾波電容采用2個2200μF/25V電解電容并聯，正負電源共用4個2200μF/25V的電容，兩個104的獨石電容是高頻濾波電容，有利于放大器的音質。
4.電流反饋型功放電路
電流型功放聽感較好，采用功放集成電路LM1875的電流型功放電路如圖5所示。圖中，與揚聲器RL串聯的電阻R3阻值很小，流過揚聲器的電流流過R3，在其兩端產生的取樣反饋電壓與輸出電流成正比。將R3上形成的電壓經R2送到放大器的反饋輸入端，組成電流負反饋，使放大器的輸出阻抗升高，同時降低阻尼系數。電路中取消了所謂的茹貝爾網絡，僅用C4作超前補償。R2的設置雖然使輸出反饋電流不能百分之百反饋到負向輸入端，但卻防止了大反饋量對輸入端產生的有害影響;同時，也使正負輸入端的偏置得到平衡，消除輸出端的直流偏移。

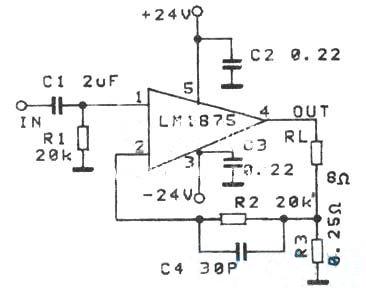

圖5 電流型功放電路原理圖
先在③、⑤腳焊上兩只小型0.22uF電容，把它們的另一端焊在一起作為接地端。有關接地的電阻，均彎折后焊在這一點上。±24V電源線和輸出線直接焊在有關腳上。將輸入端對地交流短路，在RL揚聲器位置上焊一只10Ω電阻，通電測試輸出端對地電壓。如小于100毫伏且半小時后基本無偏移，即可斷開輸入短路線、接上揚聲器。
