在電子電路中有著千千萬萬的電子元件和器件，其中電阻器約占元器件總數的40%以上。電阻器有很多類型，有碳膜電阻，有水泥電阻，有金屬膜電阻，有貼片電阻，有精密電阻等等，那么在設計電子電路時，應該如何去選擇電阻器呢?下面一起來看看：
1.阻值和誤差
①阻值選用：原則是所用電阻器的標稱阻值，與所需電阻器阻值差值越小越好?？捎脷W姆定律(R=U/I)求出電阻器的阻值。
②誤差選用：對時間常數RC電路所需電阻器的誤差盡量小，一般可選5%以內，對退耦電路，反饋電路濾波電路負載電路對誤差要求不太高，可選10%-20%的電阻器。

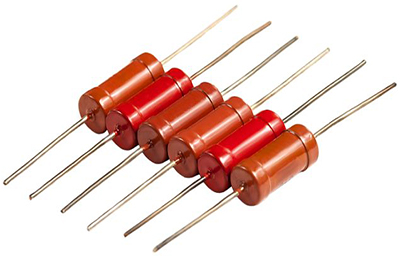

金屬膜電阻
2.極限參數
①額定電壓：當實際電壓超過額定電壓時，可能功率滿足要求，但電阻器的極限電壓若小于電路加到它兩端的電壓，電阻器會被擊穿。為了保證電阻器在電路中不被擊穿，可根據情況選擇阻值更大或功率更大的電阻器。
②額定功率：可根據功率計算公式(P=I2R)求出電阻器的功率大小，所選電阻器的額定功率應大于實際承受功率的兩倍以上，才能保證電阻器在電路中長期工作的可靠性。
3.根據電路特點選用
①高頻電路：分布參數越小越好，應選用金屬膜電阻、金屬氧化膜電阻等高頻電阻。
②低頻電路：繞線電阻、碳膜電阻都適用。
③其他電路：功率放大電路、偏置電路、取樣電路：電路對穩定性要求比較高，應選溫度系數小的電阻器。退耦電路、濾波電路： 對阻值變化沒有嚴格要求，任何類電阻器都適用。
4.首選通用型電阻器
通用型電阻器種類較多、規格齊全、生產批量大，且阻值范圍、外觀形狀、體積大小都有挑選的余地，便于采購、維修。
5.根據電路板大小選用
電路板大小可以說直接決定著所選用的電阻大小，因此從電路實際出發，選用符合電路板大小的電阻。
6.根據工作環境
應根據工作環境場合選用不相同類型的電阻。首要考慮該電阻的具體工作環境：如鹽-近熱源，則應選耐高溫的電阻器;如果濕度太大，則應選防潮性能好的玻璃釉電阻;如果有酸、堿、鹽腐蝕的影響，則應選抗腐蝕型電阻器。
選用小技巧
但在實際工作中，經常會遇到所選擇的電阻器無法與要求一致，這時可按以下幾種小技巧解決：
①對于要求不高的電路，在選擇電阻器時，其阻值和功率應與要求值盡量接近，并且額定功率只能大于要求值，否則電阻器容易被燒壞。
②若無法找到某個阻值的電阻器，可采用多個電阻器并聯或串聯的方式來解決。電阻器串聯時阻值增大，并聯時阻值減小。
③若某個電阻器功率不夠，可采用多個大阻值的小功率電阻器并聯，或采用多個小阻值小功率的電阻器串聯，不管是采用并聯還是串聯，每個電阻器承受的功率都會變小。至于每個電阻器應選擇多大功率，可用P=U2/R或P=I2R來計算，再考慮兩倍左右的余量。

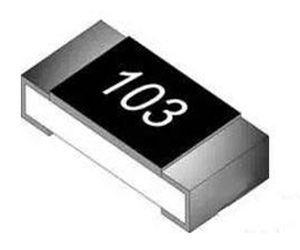

精密電阻
以上就是電阻器的選擇介紹了。在選擇時還需要注意所選擇的電阻器是否是通過認證機構認證的生產線制造出的執行高水平標準的，是否具備功能優勢、質量?jī)?yōu)勢、效率優勢、功能價格比優勢、服務優勢的制造商生產的，是否能滿足上述要求的上型號目錄的制造商，并能向其直接訂購的。
