運算放大器(簡稱op amp)基本上是一種電壓放大設備，設計用于在其輸入/輸出端子之間與電容器和電阻器等組件一起使用，或者只是具有多個端子的線性集成電路(IC)。在電子學中，實際運算放大器的開環電壓增益非常大，可以看出開環增益無窮大、輸入電阻無窮大、輸出電阻為零的差分放大器。此外，它還具有正負輸入，允許使用反饋的電路實現廣泛的功能。下面介紹幾種基本電路：
1.同相放大器電路

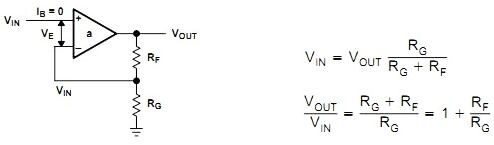

同相放大器是一種運算放大器電路配置，可產生放大的輸出信號。它提供高輸入阻抗以及使用運算放大器獲得的所有優勢。電路圖如圖1所示：
特征：
①能獲得高輸入阻抗
②正相輸出可用于自舉
③反向側的輸入端口可用于其他目的
④比例系數為(1+Rf/Rs)
圖1 同相放大器電路
2.反相放大器電路

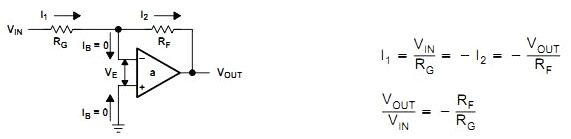

反相放大器(也稱為反相運算放大器或反相運算放大器)是一種運算放大器電路，它產生的輸出與其輸入相差 180 度。來輸入信號。在圖2中，兩個外部電阻器用于創建反饋電路并在放大器兩端形成閉環電路。
特征：
①降低輸入阻抗或保持一定值
②可作為電流輸入型使用
③虛擬短路點在一定電位上產生
④正相輸入端口空閑
⑤如果信號源阻抗低，更易獲得滿意的S/N
⑥比例系數(即放大倍數)為-Rf/R
圖2 反相放大器電路

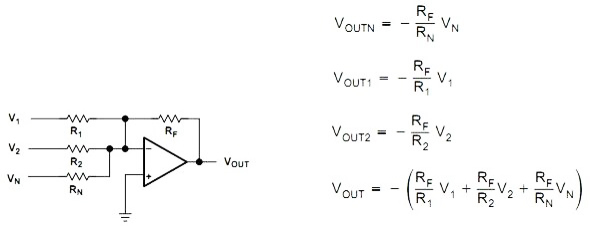

運算放大器作為加法器 通過將更多輸入連接到反相運算放大器，可以構成加法器電路。加法放大器的電路圖如圖3所示。
圖3 運算放大器作為加法器
3.差分放大器

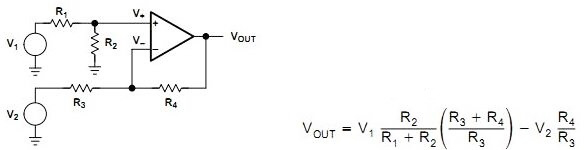

差分放大器是一種具有兩個輸入和一個輸出的模擬電路，其輸出理想地與兩個電壓之間的差成正比。這是一個非常有用的運算放大器電路，通過添加更多與輸入電阻并聯的電阻，如圖4所示。
特點:
①可以增大最大輸出壓擺。
②差分工作模式，能很好抑制環境噪聲(如電源噪聲)，即所謂的共模抑制。
③具有偏置電路簡單
④線性度高
圖4 差分放大器
4.復合放大器

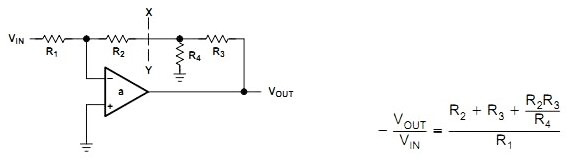

復合放大器被稱為多個運算放大器的組合，這些運算放大器與整個網絡的負反饋回路級聯在一起。這些反饋回路本質上是負的，因此它們也被稱為嵌套反饋放大器。負反饋有助于減少輸出的波動。這些波動可能由于輸入的變化或外部干擾而發生。系統輸出的某些功能被輸入到輸入，從而實現負反饋。如圖5所示。
圖5 復合放大器
電路中的電阻一般選擇在K歐姆級別，電阻的比值影響增益和偏置，另外，運放的供電電流、頻率響應和容性負載驅動能力決定了它們?cè)陔娐分械木唧w值。如果用于高頻電路，需要降低電阻以獲得更好的高頻響應，但會增加輸入偏置電流，從而增加電源的電流。
以上就是運算放大器的基本電路介紹了。理想的運算放大器不使用電源，具有無限的輸入阻抗、無限的增益帶寬和壓擺率、無輸入偏置電流和輸入失調。它們具有無限的電壓合規性。而實用的運算放大器會消耗一些功率、具有非常高的輸入阻抗、有限的增益帶寬和有限的壓擺率、一些輸入偏置電流和輸入失調電壓。電壓順應性受到電源軌的限制，或者通常更少。
