OD門電路

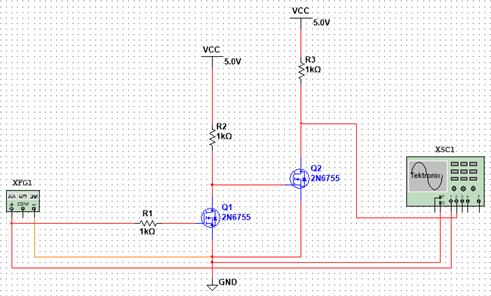

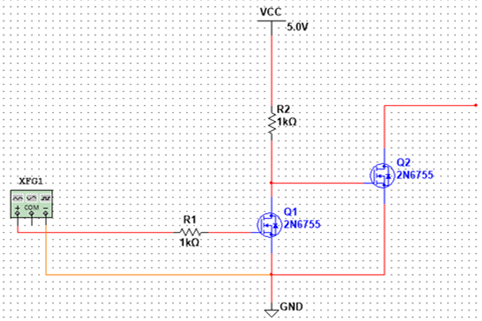

OD門即漏極開路。也就是最右端的MOS管的漏極什么都不接。當左端輸入低電平時，右端的MOS管輸出為低電平。然而當左端輸入高電平時，由于右端的MOS管漏極處于開路狀態，所以是無法輸出高電平。因此想要右側輸出高電平即需要通過上拉電阻以及外供電源來滿足高電平的輸出。

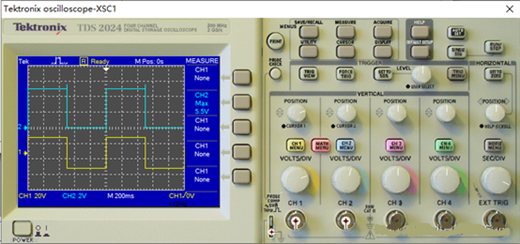

此圖為仿真的波形圖，其中會出現一小部分脈沖，電壓大概有0.5V的上升。
為了避免此問題，可以嘗試在輸出端加一顆適宜的電容，以去除這種干擾。電容的添加也會適當?shù)淖岆娖睫D換的上升速度降低。同時上拉電阻的選擇也是決定上升速度的一個因素。
根據RC延時電路可知，電阻，電容越大，上升速度越低，然而電阻大有降低功耗的優勢。所以上拉電阻數值的選擇，還是要對功耗與上升速度進行平衡。

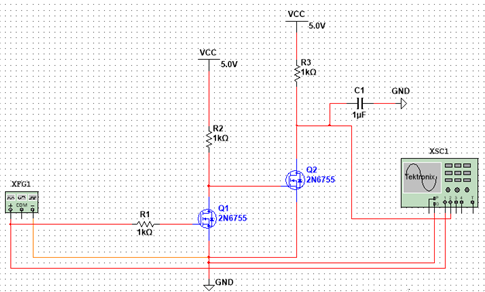

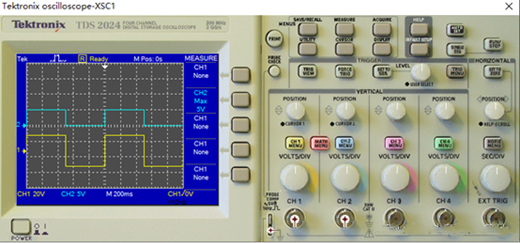

加電容效果：
