SS24肖特基二極管,SS24二極管參數,SS24二極管詳解與應用
一、引言
一、引言

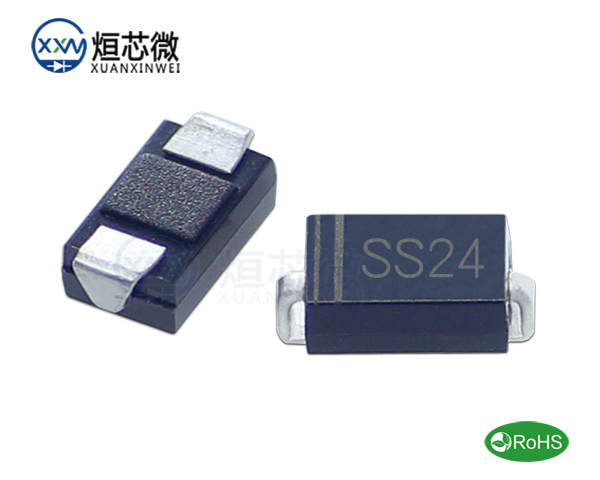

肖特基二極管，又被稱為肖特基勢壘二極管（Schottky Barrier Diode），是一種具有快速開關特性和低正向壓降的半導體器件。SS24肖特基二極管作為一種常用的型號，在電子電路中發揮著重要的作用。本文將詳細介紹SS24肖特基二極管的參數特性，并探討其在實際應用中的使用場景。

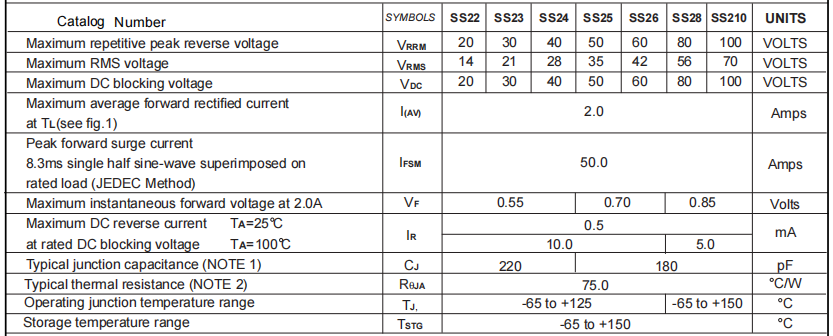

二、SS24肖特基二極管參數詳解
反向擊穿電壓（VBR）：SS24肖特基二極管的反向擊穿電壓通常在40V，具體數值根據具體的產品規格和生產廠家而異。反向擊穿電壓是指二極管在反向電壓作用下的最大承受電壓，超過此值可能會導致二極管損壞。
正向壓降（VF）：SS24肖特基二極管的正向壓降通常在0.55V左右。正向壓降是指在正向電流作用下，二極管兩端的電壓降。低正向壓降使得肖特基二極管在高頻和低壓應用中具有優勢。
反向漏電流（IR）：反向漏電流是指在反向電壓作用下，通過二極管的電流。SS24肖特基二極管的反向漏電流通常較小，具有良好的反向截止特性。
結電容（Cj）：結電容是指二極管內部的電容，與二極管的開關速度和頻率響應有關。SS24肖特基二極管的結電容相對較小，適用于高頻應用。
三、SS24肖特基二極管的應用探討
SS24肖特基二極管因其快速開關特性和低正向壓降，廣泛應用于高頻整流、開關電源、信號檢測、快速開關電路等領域。在高頻整流電路中，SS24肖特基二極管能夠有效地將交流電轉換為直流電，同時保持較低的電壓降和較快的開關速度。在開關電源中，SS24肖特基二極管能夠快速響應控制信號，實現電源的開關控制，提高電源效率。此外，SS24肖特基二極管還可用于信號檢測電路，如光電二極管等，實現對光、磁等物理量的快速響應和檢測。
四、結論
SS24肖特基二極管作為一種具有快速開關特性和低正向壓降的半導體器件，在高頻整流、開關電源、信號檢測等領域具有廣泛的應用前景。通過深入了解SS24肖特基二極管的參數特性，我們可以更好地選擇和應用該器件，為電子電路的設計和實現提供有力支持。在實際應用中，我們還需要根據具體的電路需求和工作環境，合理選擇二極管的型號和規格，以確保電路的穩定性和可靠性。
