MOS管驅動電壓越高越好嗎?
MOS管驅動電壓是不是越高越好，分兩方面分析，首先驅動電壓低，意味著我們在開關MOS時產生的開關損耗比較小，特別是在一些高頻應用中。
但是另一方面，在一些使用MOS進行大電流開關應用的場合中，由于電流比較大，此時MOS由于Rds導通內阻的存在，會導致MOS發熱比較嚴重，為了減小MOS管的發熱，我們一般通過提高Gate驅動電壓來降低MOS管的Rds導通內阻，從而降低發熱。
我們都知道MOS管由于GS,GD寄生電容的存在導致MOS管存在一個平臺電壓，所以驅動電壓至少應大于平臺電壓，使得MOS管工作在飽和區。
MOS管驅動電壓最大是多少？
過驅動電壓Vod=Vgs-Vth。可以理解為：超過驅動門限（Vth）的剩余電壓大小。
1)只有在過驅動電壓“大于零”的情況下，溝道才會形成，MOS管才會工作。也就是說，能夠使用過驅動電壓來判斷晶體管是否導通。
2）溝道電荷多少直接與過驅動電壓二次方成正比。也就是說，能夠使用過驅動電壓來計算飽和區的電流。
3）如果能夠更加深入理解的話，可以領悟到過驅動電壓不單單適用于指代Vgs，也適用于指代Vgd。
即
Vod1=Vgs-Vth；
Vod2=Vds-Vth；
如果兩種Vod都大于零，說明晶體管溝道全開，也就是處于線性區。只有一種Vod大于零，說明晶體管溝道半開（在DS任意一端沒打開有夾斷），也就是處于飽和區。
MOS管驅動電壓 閾值電壓受襯偏效應的影響，即襯底偏置電位，du零點五微米工藝水平下一階mos spice模型的標準閾值電壓為nmos0.7v pmos負 0.8，過驅動電壓為Vgs減Vth。

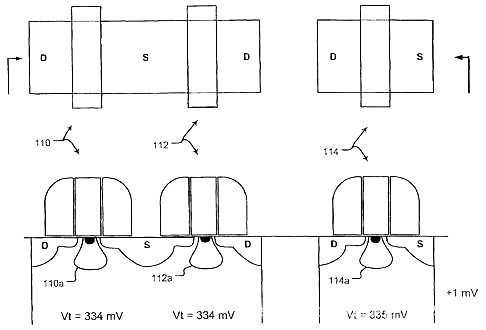

MOS管，當器件由耗盡向反型轉變時，要經歷一個 Si 表面電子濃度等于空穴濃度的狀態。此時器 件處于臨界導通狀態，器件的柵電壓定義為閾值電壓，MOSFET的重要參數之一 。
MOS管的閾值電壓等于背柵和源極接在一起時形成溝道需要的柵極對source偏置電壓。如果柵極對源極偏置電壓小于閾值電壓，就沒有溝道。
PMOS的工作原理與NMOS相類似。因?yàn)镻MOS是N型硅襯底，其中的多數載流子是電子，少數載流子是空穴，源漏區的摻雜類型是P型。
PMOS的工作條件是在柵上相對于源極施加負電壓，亦即在PMOS的柵上施加的是負電荷電子，而在襯底感應的是可運動的正電荷空穴和帶固定正電荷的耗盡層，不考慮二氧化硅中存在的電荷的影響，襯底中感應的正電荷數量就等于PMOS柵上的負電荷的數量。
當達到強反型時，在相對于源端為負的漏源電壓的作用下，源端的正電荷空穴經過導通的P型溝道到達漏端，形成從源到漏的源漏電流。同樣地，VGS越負(絕對值越大)，溝道的導通電阻越小，電流的數值越大。
MOS管驅動電壓
正常驅動10-15，不要超過20V。
開啟的閾值電壓4-5V。
關斷最好有-5到-10V，或者保持低阻。
