基本從學物理我們就開始接觸二極管，了解計算它的各種特性，今天旺哥和大家一起了解下二極管里面的一類二極管——穩壓二極管，它很特殊，就是它的工作方式為應用在擊穿狀態，它不特殊，因?yàn)樗彩且惨粋€(gè)二極管，有著二極管的特性。因此穩壓二極管經常應用在各種電路中，比如穩壓電路，過壓保護，限幅，等等眾多電路之中。

下面和大家一起結合電路了解學習常見的穩壓管應用電路、

經典的直流穩壓電路

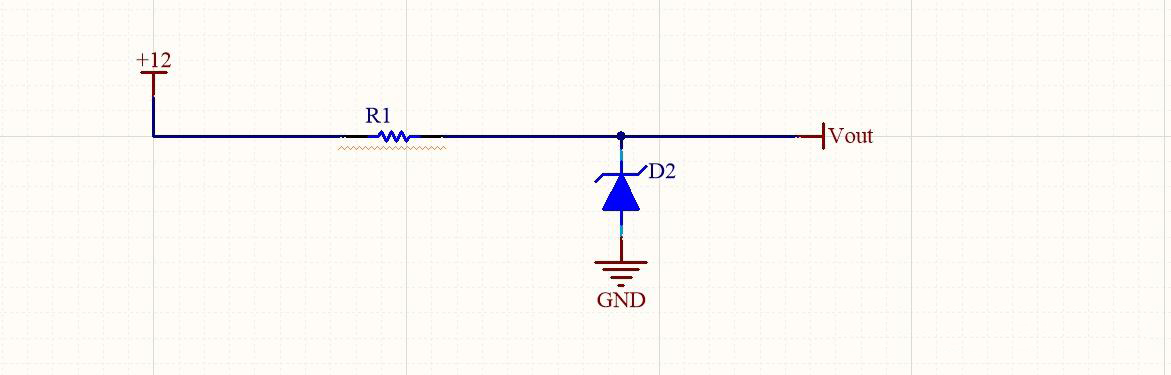

此原理圖可以說是最經典，也是最原始的穩壓管應用電路，它的結構簡單，性能也一般，D2是穩壓二極管，R1是保護穩壓管的限流電阻，不穩定的12V電源電壓經過電阻R1加到穩壓管D2上面，因?yàn)榉€(wěn)壓管D2的穩壓值是5V，因此電源電壓遠大于這個值，穩壓管D2處于工作狀態，導通，將電壓穩定在5V左右進行輸出。這里指出一個重點，就是電源電壓不足5V，便不能打開穩壓管，因此穩壓管不工作。當電源電壓大于5V 穩壓管工作，會將電壓穩定在它的穩壓值，直到承受不了高壓損壞。

串聯方式穩壓電路

此電路中，是將穩壓值為13V的穩壓管D3串聯進去，以將三極管的基極電壓穩住來實現輸出一個恒定電壓。下面具體分析：左邊電源電壓為25V,經過電阻R4,打開穩壓管D3，形成一個回路，此時穩壓管D3上面會 穩壓在13V左右，然后三極管Q1的基極被穩壓二極管穩在13V,接著由于三極管Q1里面的基極發射極之間的二極管鉗位原因，會將三極管Q1的發射極鉗位在13-0.7V=12.3V左右，此時這個電路的輸出端就會持續的輸出一個穩定的12V電壓。

過壓保護

這個電路在以前的電視機等家用電器里面經常用到，當直流電源電壓正常為115V時，兩個電阻分壓不會打開穩壓管，因此不會使電視機進入待機狀態，當直流電源電壓大于115V時，結果相反，下面具體分析：當直流電源電壓為115V時，電阻R6和電阻R7這個分壓電路進行分壓后的電壓加到穩壓管D4右邊，此時不會打開穩壓管，因此三極管Q2也不會動作待機保護電路不動作，電視機正常工作。當直流電源電壓大于115V時，電阻R6,R7進行分壓后的電壓足以使穩壓二極管D4打開，此時經過穩壓管D4，到三極管Q2的基極經發射極進入GND,形成回路，驅動打開三極管Q2，導致待機控制IO被拉到GND,待機控制使電視機進入待機模式。
