MOS管保護措施,提升電路可靠性與穩定性
在電子電路設計中，MOS管作為核心功率器件，廣泛應用于開關電源、功率放大器、電機驅動等高功率場景。然而，MOS管在實際工作過程中面臨諸多挑戰，如耐壓能力有限、易受瞬態電壓沖擊和過流損壞等問題。為確保電路的穩定運行和 MOS 管的可靠性，采取合理的保護措施至關重要。
在電子電路設計中，MOS管作為核心功率器件，廣泛應用于開關電源、功率放大器、電機驅動等高功率場景。然而，MOS管在實際工作過程中面臨諸多挑戰，如耐壓能力有限、易受瞬態電壓沖擊和過流損壞等問題。為確保電路的穩定運行和 MOS 管的可靠性，采取合理的保護措施至關重要。
一、MOS 管過電壓防護策略
MOS 管在工作時可能遭遇不同類型的過電壓，包括柵極過電壓和漏源極過電壓，這些過電壓若不加以防護，可能導致 MOS 管損壞或提前老化。
（一）柵極過電壓防護
MOS 管的柵極 - 源極間耐壓通常較低，一般在 ±20V 以內。柵極電壓一旦超出安全范圍，可能擊穿柵極氧化層，永久損壞 MOS 管。針對這一問題，可采取以下防護措施：
穩壓管鉗位：在柵極與源極間并聯穩壓管，當電壓超設定值，穩壓管導通，限制柵極電壓。所選穩壓管電壓值應略高于柵極最大額定電壓。
串聯電阻限流：在驅動信號與柵極間串聯電阻，減少過沖電流，緩和電壓變化速率，降低誤導通風險。
柵極泄放電阻：在柵極對地加高阻值電阻，防止柵極電荷積累，避免電壓異常升高導致誤觸發。
（二）漏源極過電壓防護
MOS 管的漏源極間電壓雖較高，但在開關過程中，寄生參數可能引發高頻振蕩和尖峰電壓，超過耐壓值，損壞器件。以下防護方法可供參考：
齊納二極管鉗位：在漏極和源極間并聯齊納二極管，漏源電壓超設定值時，齊納二極管導通，吸收過電壓能量，保護 MOS 管。
RC 緩沖電路：由電阻和電容構成的 RC 吸收電路，可有效減少開關過程中的振蕩和尖峰電壓。
TVS 管應用注意事項：TVS 管雖能抑制瞬態電壓，但在某些電路中可能抬升源極電位，影響正常驅動。選擇保護器件時，需根據應用場景合理取舍。
二、MOS 管過流防護方案
MOS 管在大電流工作時，負載異常或短路可能導致漏源極電流急劇上升，遠超額定電流，引發過熱甚至燒毀。因此，過流保護措施必不可少。
（一）電流采樣保護
電流采樣保護通過實時監測 MOS 管電流變化，超安全范圍時迅速采取措施，防止器件損壞。
采樣電阻法：源極串聯小阻值電阻，檢測其壓降判斷電流大小。超閾值時，信號經放大比較，觸發驅動電路關閉 MOS 管。
霍爾傳感器檢測：利用霍爾傳感器非接觸式測量電流，適用于大電流環境，避免采樣電阻帶來的額外功耗和電壓損失。
智能控制保護：在 MCU 或 DSP 控制電路中，通過軟件算法分析電流信號，檢測到過流時調整 PWM 信號或直接關斷 MOS 管，確保安全運行。
（二）短路保護
短路時 MOS 管可能承受極大瞬態電流，短路保護電路需具備快速響應能力。
快速熔斷器：電路中串聯快速熔斷器，短路電流超額定值時熔絲熔斷，切斷電路。
電子保險絲（E-Fuse）：相比傳統熔斷器，電子保險絲可快速斷開且具備自恢復能力，適用于需反復使用的電路。
自鎖式關斷保護：過流檢測到 MOS 管短路時，控制電路迅速關斷驅動信號，并保持關閉狀態，直至故障清除才允許重啟。
三、實測分析與應用建議
MOS 管保護電路設計需依據工作電壓、電流、開關頻率等參數合理優化。例如：
高頻開關電源：建議使用 RC 緩沖電路減少開關損耗，配合齊納二極管鉗位防止尖峰電壓損壞 MOS 管。
電機驅動電路：電流變化大，建議采用霍爾傳感器或采樣電阻進行電流檢測，配合軟件控制保護提高靈活性。
電池管理系統（BMS）：過流保護需精確，建議使用電子保險絲或自鎖式關斷電路確保安全。
結論
MOS 管的過電壓與過流防護是確保其穩定工作的關鍵。合理選擇防護措施，如穩壓管、RC 緩沖、采樣電阻、短路保護等，可提高電路安全性，延長 MOS 管使用壽命。實際應用中，應根據工作環境針對性優化，達到最佳保護效果。

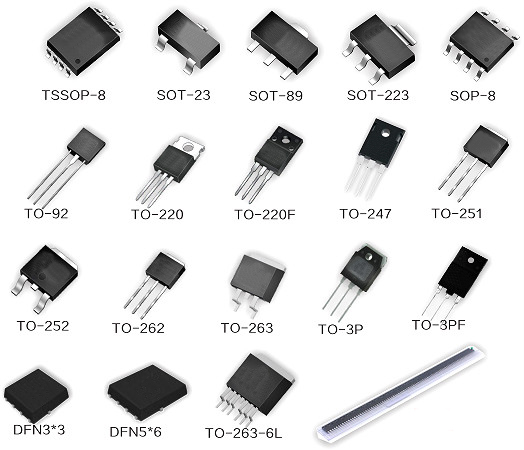

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
