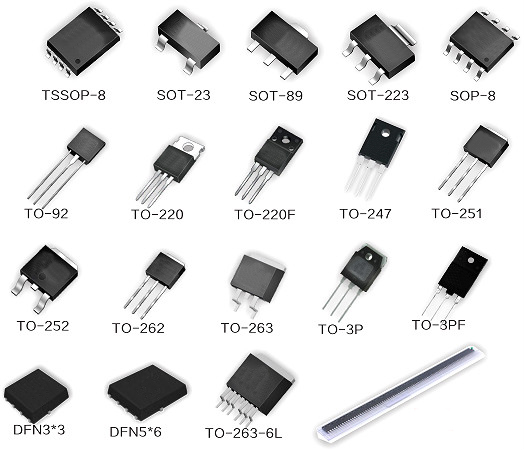

在現代電子電路設計中，MOSFET（金屬氧化物半導體場效應晶體管）因其高速開關能力和低功耗特性，成為各類電路設計中的核心元件。NMOS（N型MOS管）和PMOS（P型MOS管）作為MOSFET的兩種基本類型，盡管結構相似，但在工作原理、導通條件、電流流向以及應用場景上存在顯著差異。深入理解這兩種器件的特性及其互補作用，對于優化電路設計、提升系統性能具有重要意義。
一、NMOS與PMOS的基本結構
NMOS和PMOS的結構均包含三個主要電極：柵極（Gate）、源極（Source）和漏極（Drain）。它們的主要區別在于半導體材料的摻雜類型不同，這直接影響了導通條件和電流流動方向：
NMOS：采用N型半導體材料，在P型襯底上形成。溝道由電子（負載子）傳導。
PMOS：采用P型半導體材料，在N型襯底上形成。溝道由空穴（正載子）傳導。
這種摻雜類型的差異導致了NMOS和PMOS在導通條件和電流流向上的根本不同。
二、NMOS的導通條件與電流流向
（一）導通條件
NMOS的導通依賴于柵極與源極之間的電壓差（Vgs）。當Vgs超過閾值電壓（Vth）時，柵極下方的電子被吸引，形成導電溝道，使電流能夠從漏極流向源極。閾值電壓通常為0.7V至2V（低壓NMOS）或4V至10V（功率NMOS）。
（二）電流流向
主電流方向：漏極（D）→ 源極（S）
電壓關系：Vgs > Vth
適用場景：NMOS通常用于低端驅動（Low-side drive），即源極接地，柵極施加正電壓以開啟MOS管。
由于NMOS的載流子是電子，其遷移率高于空穴，因此NMOS通常具有更低的導通電阻（Rds(on)），使其成為高速開關電路的首選。
三、PMOS的導通條件與電流流向
（一）導通條件
PMOS的導通條件與NMOS相反，當柵極電壓低于源極電壓一定值時導通。PMOS的閾值電壓通常為-0.7V至-2V（低壓PMOS）或-5V至-10V（功率PMOS）。當Vgs小于閾值電壓時，空穴被吸引到溝道中，形成導電路徑，使電流從源極流向漏極。
（二）電流流向
主電流方向：源極（S）→ 漏極（D）
電壓關系：Vgs < Vth
適用場景：PMOS通常用于高端驅動（High-side drive），即源極接VCC，柵極施加低電壓（接地或低于VCC）以開啟MOS管。
由于PMOS的載流子是空穴，其遷移率較低，導致PMOS的導通電阻較高，功耗較大。因此，在高端驅動中，PMOS的使用受到一定限制，更多情況下采用NMOS加驅動電路的方式替代。
四、NMOS與PMOS的應用場景對比
NMOS和PMOS在實際電路設計中常被結合使用，尤其是在CMOS（互補金屬氧化物半導體）技術中，它們的互補特性可顯著降低功耗，提高電路效率。以下是對NMOS和PMOS典型應用場景的對比分析：
（一）開關電源管理
NMOS：通常用于低端開關控制，因其導通電阻低、開關速度快，適合高頻開關應用。
PMOS：用于高端開關，但因其導通電阻較高，更多情況下采用NMOS加驅動電路的方式替代。
（二）數字電路
CMOS技術廣泛應用于數字電路，如微控制器、存儲器和計算機芯片。通過NMOS和PMOS的互補特性，CMOS電路能夠?qū)崿F(xiàn)低功耗、高速運算。在邏輯門設計中，NMOS用于拉低電壓，PMOS用于拉高電壓，二者協同工作，確保電路的穩定性和效率。
（三）放大器
MOSFET不僅可以作為開關器件，還可用于模擬電路中構建放大器。NMOS和PMOS在放大器設計中各有優勢，NMOS因其低導通電阻適合高增益應用，而PMOS則在某些特定場景中提供獨特的性能優勢。
五、NMOS與PMOS在開關電路中的作用
（一）開關電源管理
在開關電源中，NMOS和PMOS的組合使用能夠?qū)崿F(xiàn)高效的電能轉換。NMOS通常用于低端開關，直接接地控制，而PMOS用于高端開關，連接電源正極。然而，由于PMOS的導通電阻較高，實際應用中更多采用NMOS加驅動電路的方式替代PMOS，以提高效率。
（二）數字電路
在CMOS邏輯電路中，NMOS和PMOS的互補特性被充分發揮。NMOS負責將輸出電壓拉低至地電位，PMOS負責將輸出電壓拉高至電源電壓。這種互補設計不僅降低了靜態功耗，還提高了電路的抗干擾能力和開關速度。
（三）模擬電路
在模擬電路中，MOSFET的線性特性被廣泛用于構建放大器和濾波器。NMOS和PMOS的組合能夠?qū)崿F(xiàn)信號的放大、濾波和電平轉換，為復雜的信號處理提供可靠的解決方案。
六、總結
NMOS和PMOS作為MOSFET的兩種基本類型，盡管在導通條件和電流流向上有顯著差異，但它們的互補特性為現代電子電路設計提供了強大的工具。NMOS憑借其低導通電阻和高速開關能力，成為低端驅動和高速開關電路的首選；PMOS則適用于高端驅動和低功耗電路，盡管其導通電阻較高，但在特定場景中仍具有不可替代的作用。
在實際應用中，合理結合NMOS與PMOS，能夠構建高效的電子電路，顯著提升系統的性能和功耗效率。通過科學的選型和優化設計，NMOS和PMOS能夠共同為現代電子設備的性能提升提供有力支持，推動電子技術的持續發展和創新。
