一、RC 相移振蕩器概述
RC 相移振蕩器作為一種電子振蕩器電路，在音頻領域廣泛應用，主要用于產生正弦波輸出。其工作原理是借助 RC 網絡與有源組件協同作用實現振蕩。
二、相移原理與基本電路構成

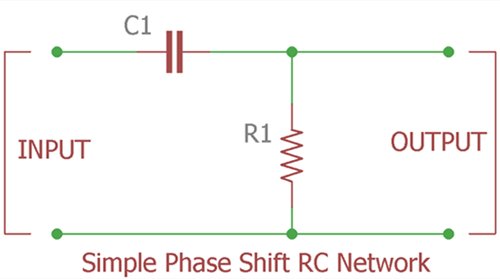

單個 RC 網絡通常使輸入信號相位偏移不超過 60 度。

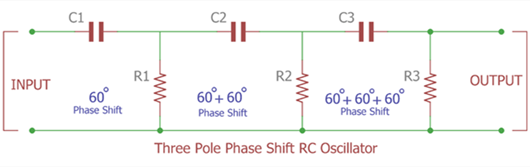

理想 RC 電路相移雖為 90 度，但實際受電容不理想性影響，相位角 φ 的計算公式為 φ = tan?¹（Xc/R），其中 Xc 是電容的容抗，R 是與之相連的電阻值。當多個 RC 網絡級聯時，可實現 180 度相移，為振蕩產生必要條件。
理想 RC 電路相移雖為 90 度，但實際受電容不理想性影響，相位角 φ 的計算公式為 φ = tan?¹（Xc/R），其中 Xc 是電容的容抗，R 是與之相連的電阻值。當多個 RC 網絡級聯時，可實現 180 度相移，為振蕩產生必要條件。
三、有源組件選擇考量
在構建 RC 相移振蕩器時，相較于晶體管，運算放大器具有顯著優勢。晶體管存在一些局限性：
僅在低頻下穩定。
波形幅度穩定需額外電路。
頻率精度欠佳，易受噪聲干擾。
不利的加載效應明顯，隨著級聯濾波器增多，輸入阻抗變化會干擾前級濾波器電阻特性，進而影響相移振蕩器頻率準確性。此外，電阻和電容兩端衰減致使每級損耗增加，總損耗約達輸入信號的 1/29，需相應恢復損失。
四、運算放大器在 RC 相移振蕩器中的應用
運算放大器在 RC 相移振蕩器中充當反相放大器角色。輸入波先經過 RC 網絡產生 180 度相移，隨后此輸出饋送至運算放大器的反相端，由于運算放大器在反相放大模式下會帶來額外 180 度相移，最終輸出正弦波實現 360 度相移，且其輸出頻率在變化負載條件下仍能保持恒定。
五、典型組件配置與工作原理
以常見運算放大器 RC 相移振蕩器為例，其組件包括：運算放大器 IC（如 LM741）、電阻器（100kΩ、10kΩ、4.7kΩ 等）、電容器（100pF 等）。
電路原理圖

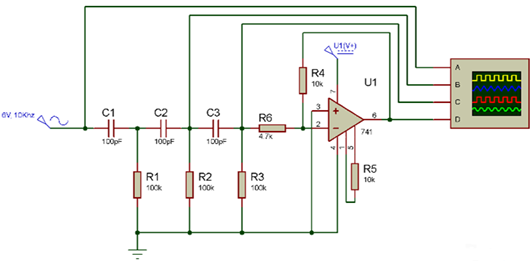

使用運算放大器模擬RC相移振蕩器
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
電路原理圖
使用運算放大器模擬RC相移振蕩器
RC相移振蕩器提供準確的正弦波輸出。在最后的仿真視頻中可以看到，我們已經將示波器的探頭設置為電路的四個階段。
工作時，反饋網絡提供 180 度相移，每個 RC 網絡貢獻 60 度相移，反相配置的運算放大器產生剩余 180 度相移。振蕩頻率計算公式為 F = 1/(2πRC√2N)，其中 F 表示振蕩頻率，R 是電阻值，C 表示電容值，N 代表相移階數。需注意，基于運算放大器的 RC 相移振蕩器存在局限，因其電容在高頻時電抗降低，近似短路，故不適用于高頻場景。聯系號碼：18923864027（同微信）
