一、PC817 光耦合器基本原理

PC817 光耦合器是一種以光信號為媒介，實現輸入與輸出端電氣隔離的關鍵器件。其內部構造包含一個發光二極管（LED）與一個光電晶體管。當 LED 被點亮并發出光線時，光電晶體管能夠敏銳地感應到這一光信號，進而導通，完成信號的高效傳遞過程。基于這樣的工作原理，PC817 光耦合器得以在各類電路系統中，有效隔離輸入與輸出電路，避免相互干擾，同時確保信號的穩定傳輸。

二、PC817 光耦合器的電氣參數

輸入電壓：DC0.3V~1.4V。這一電壓范圍確保了光耦合器能夠在低電壓條件下穩定工作，便于與多種低壓直流設備及微控制器直接相連，實現信號的順暢輸入。

輸入電流：最大 50mA。在實際應用中，需合理控制輸入電流，避免因過大的電流對內部 LED 造成損壞，影響光耦合器的正常運行與使用壽命。

輸出電壓：最大 35V。在輸出端，光耦合器能夠承受最高 35V 的電壓，滿足多數常見電子電路的輸出電壓需求，保障電路系統的穩定供電。

輸出電流：最大 50mA。與輸入電流相呼應，輸出電流的最大值限制為 50mA，為電路設計提供了明確的參數依據，防止因電流過大引發故障。

隔離電壓：5kV。這是 PC817 光耦合器的一大重要特性，其能夠承受高達 5kV 的隔離電壓，為輸入與輸出電路提供了強大的電氣隔離保護，有效防止高電壓對低電壓電路的沖擊與干擾，確保電路系統的安全可靠運行。

工作溫度：-55℃~110℃。這一寬泛的工作溫度范圍，彰顯了 PC817 光耦合器出色的環境適應性。無論處于嚴寒還是酷熱的環境中，光耦合器均能保持穩定的工作狀態，保證信號傳輸的準確性與可靠性，適用于各種工業、汽車及消費電子等領域的復雜環境。

電流傳輸比（CTR）：200%~400%。電流傳輸比是衡量光耦合器性能的關鍵指標之一，其反映了輸入電流變化對輸出電流的影響程度。PC817 光耦合器的 CTR 范圍較寬，意味著在一定的輸入電流變化下，輸出電流能夠產生較為顯著且穩定的響應，有助于實現精準的信號控制與傳輸。

線性工作區域：1～5mA（最佳工作區間）。在這一電流區間內，光耦合器的輸入與輸出呈現出較好的線性關系，為電路設計提供了理想的線性控制范圍，便于實現精確的信號調節與處理，確保電路系統的穩定性能與控制精度。

開關頻率：2mA 時可達 80kHz。在 2mA 的輸入電流條件下，光耦合器能夠達到 80kHz 的開關頻率，滿足多數中低頻信號傳輸與控制的應用場景需求，保證信號的快速響應與實時傳輸，提升了光耦合器在各類電子系統中的應用靈活性與適應性。

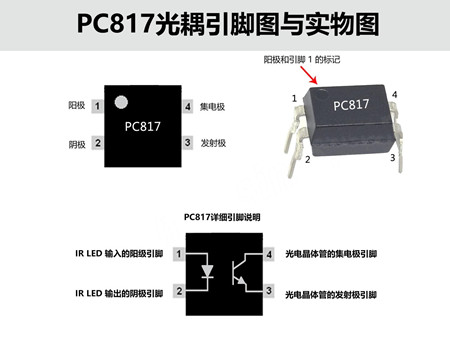

三、PC817 光耦合器引腳功能

PC817 光耦合器采用 4 引腳設計，分為紅外 LED 輸入部分與光電晶體管輸出部分：

紅外 LED 輸入：

引腳 1：陽極（+）引腳，用于將邏輯信號輸入到內部紅外發光二極管（IR LED），為信號的發送端提供正向電壓輸入通道。

引腳 2：陰極（-）引腳，與電路和電源連接到公共地，形成紅外 LED 的回路，確保信號的穩定輸入與電流的正常流通。

光電晶體管輸出：

引腳 3：發射極引腳，通過電路和電源建立公共地，為光電晶體管的輸出信號提供回路路徑，便于與后續電路進行連接與信號傳遞。

引腳 4：集電極引腳，在接收到紅外 LED 發出的光信號時，光電晶體管導通，集電極引腳傳輸邏輯輸出信號，實現信號從輸入端到輸出端的精準控制與傳輸。

四、PC817 光耦合器的特點與優勢

多種封裝形式：PC817 光耦合器采用 DIP（雙列直插式封裝）和 SMT（表面貼裝技術封裝）兩種封裝形式，滿足不同電路板設計與生產工藝的需求。DIP 封裝便于在傳統插件式電路板上進行安裝與焊接，適用于一些對焊接工藝要求相對較低、需要人工插裝的場合；而 SMT 封裝則更適用于現代高密度、小型化電路板的表面貼裝工藝，可實現自動化生產，提高生產效率與產品可靠性，滿足不同客戶的多樣化應用需求。

電氣隔離保護：PC817 光耦合器具備卓越的電氣隔離性能，其內部保護形式針對輸入和輸出兩端提供高達 5kV 的電隔離保護。這一特性使得光耦合器在各類復雜電路系統中，能夠有效隔離輸入與輸出電路之間的電氣連接，防止高電壓、大電流等異常情況對后續低壓、弱電電路的損害，保障整個電路系統的安全穩定運行，降低因電氣干擾或故障引發的風險，為電路設計提供了可靠的電氣隔離解決方案。

兼容性強：PC817 光耦合器可以與帶有高壓器件的外部電阻搭配使用，實現與低壓器件的協同工作，展現出強大的兼容性。例如，在一些需要將高壓信號轉換為低壓信號進行處理的電路中，通過合理選配外部電阻，光耦合器能夠有效地對信號進行轉換與隔離，確保不同電壓等級的器件之間能夠穩定通信與交互。同時，它還可以與多種具有內部接口的設備進行無縫對接，如 TTL 設備、微控制器等，甚至可以在一些高直流電壓電路中，利用內部電阻與光耦合器的特性相結合，拓展其應用場景，滿足各類電子系統中不同器件之間的信號傳輸與控制需求，為電路設計提供了極大的便利性與靈活性。

內置反向電流保護：PC817 光耦合器內部設有反向電流保護機制。由于其紅外 LED 具有單向電流導通特性，這一特性使得光耦合器能夠自動保護紅外 LED 免受任何反向電流的沖擊。在實際電路應用中，反向電流可能會對 LED 造成損壞，影響光耦合器的正常工作。而 PC817 的內置反向電流保護功能，有效避免了因反向電流導致的器件損壞問題，提高了光耦合器的可靠性和耐用性，降低了維護成本與設備故障率，確保光耦合器在長期運行過程中始終保持穩定的工作狀態，為電路系統的穩定運行提供了有力保障。
