6P03場效應管參數,6P03規格書,6P03引腳圖,6P03中文資料pdf代替

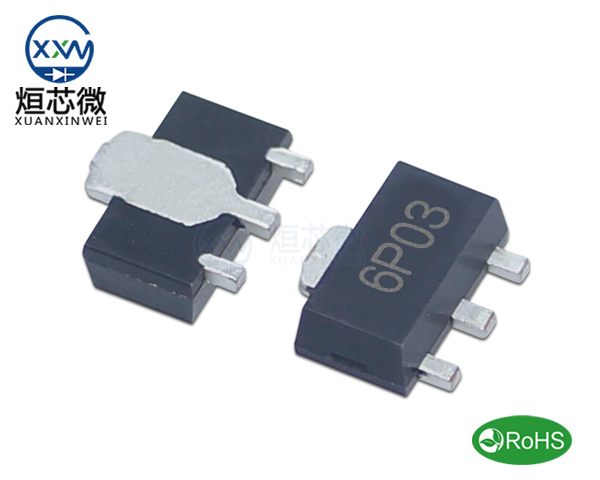

6P03 SOT-89封裝參數：點擊查看
6P03場效應管參數具體如下：
封裝類型：SOT-89
極性：P溝道
極性：P溝道
漏極電流：-6A
功率耗散：1.4W
柵極源極擊穿電壓：±12V
擊穿電壓：-30V
存儲溫度：-55℃~+150℃
引腳數：3Pin
導通電阻ID=-4.2A,VGS=-10V：Typ 41mΩ Max 60mΩ
導通電阻ID=-4A,VGS=-4.5V：Typ 51mΩ Max 75mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
6P03場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，6P03廣泛應用于以下領域：
電源管理：6P03可用于電源管理，如電源轉換和電池保護。
高保真放大器：在音頻放大器中，6P03可以提供高保真的音質放大。
步進電機驅動器：適用于步進電機的驅動控制。
閃光燈驅動器：在閃光燈驅動器中，6P03可以控制閃光燈的亮度和電源管理。
汽車電子設備：6P03也適用于汽車電子設備中的電源管理和電機控制。
三、SOT-89封裝特點
6P03采用SOT-89封裝，這是一種功率封裝形式，具有以下特點：
散熱性能好：SOT-89封裝具有良好的散熱性能，適合高功率應用。
耐壓高：SOT-89封裝的6P03場效應管通常具有較高的耐壓值，適合高壓應用。
封裝緊湊：SOT-89封裝緊湊，適合空間受限的應用。
引腳布局：SOT-89封裝通常有3個引腳，布局合理，便于焊接和連接。
6P03場效應管/SOT-89封裝尺寸：
